Schadenbibel
Sie sehen eine Übersicht über mögliche Schäden an den Verkehrsmitteln auf Gleis und Schiene. Unsere Aufgabe ist es, solche Schäden möglichst früh zu erkennen, um z.B. Entgleisungen zu verhindern.
 |
 |
|

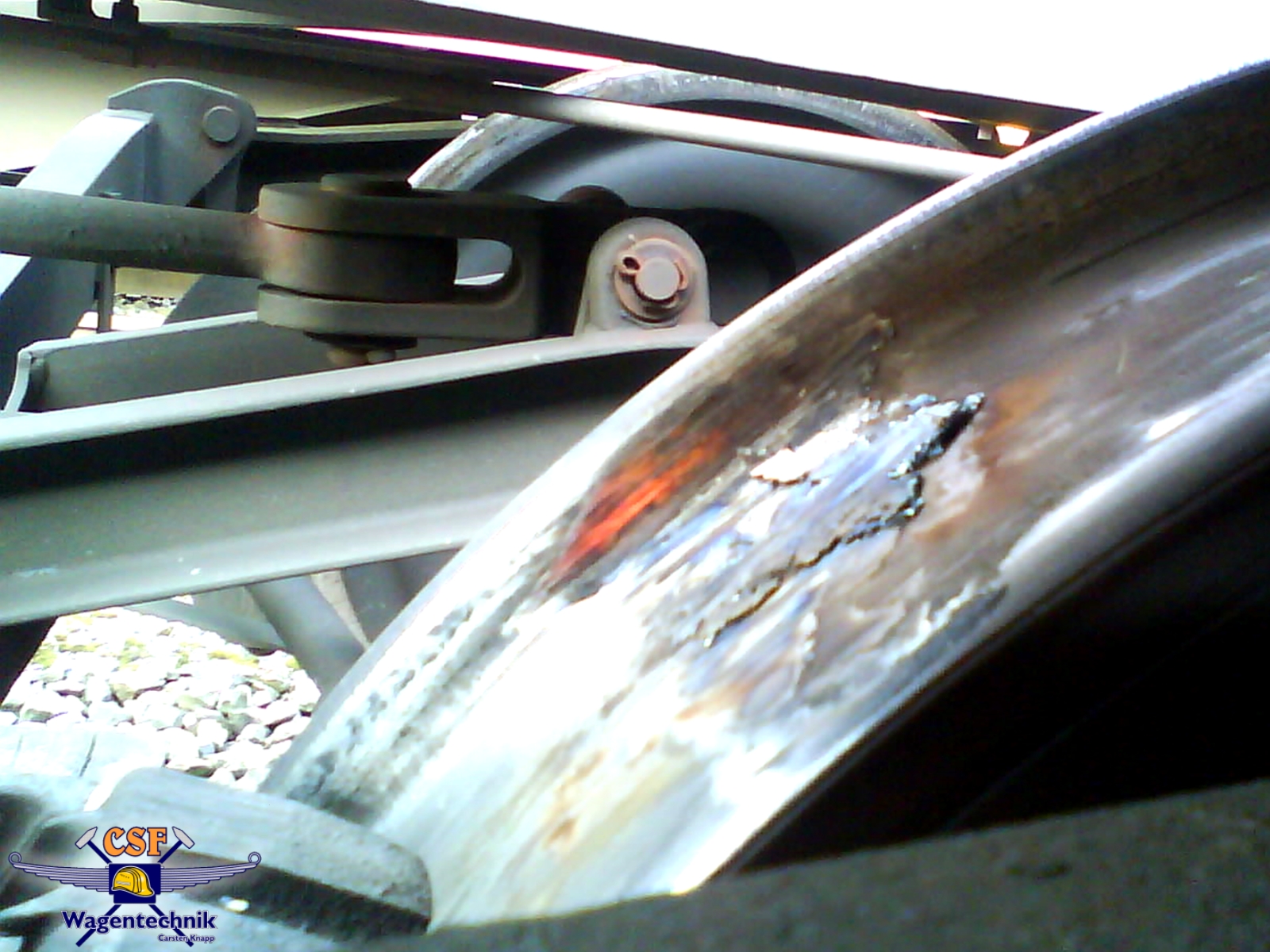

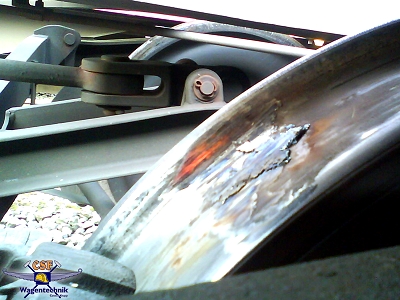

| Materialauftragung an
einem Rad |

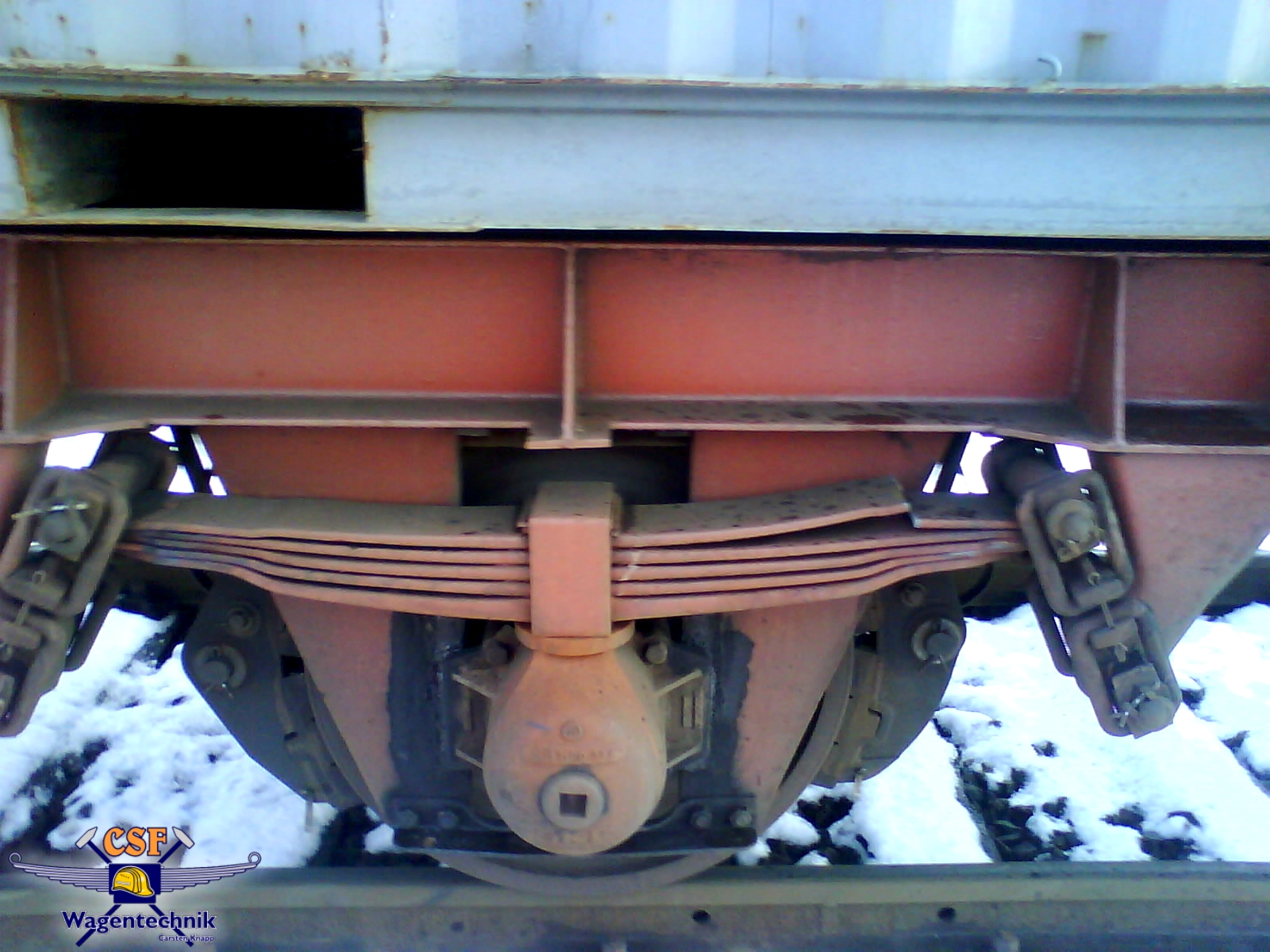

Klassischer Bruch einer Blattfeder | |
 |
 |
|

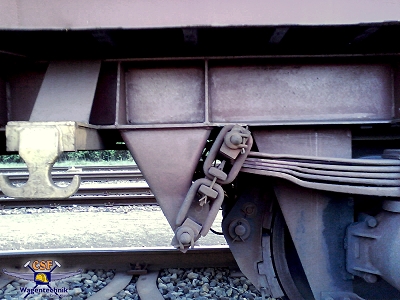

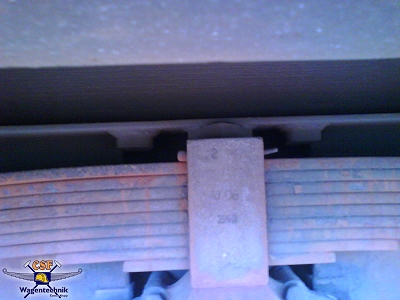

| Doppelschake gebrochen. | Verlust des Federspiels
durch Überladung. Diese Feder hätte mindestens 1,5cm Spiel haben müssen. |
|
 |
 |
|
| Defekte
oder verkantete Containerverriegelung,
die zu einem Abheben des Waggons beim Entladen führte. Durch falsche Beladung können Riegel verkanten. |

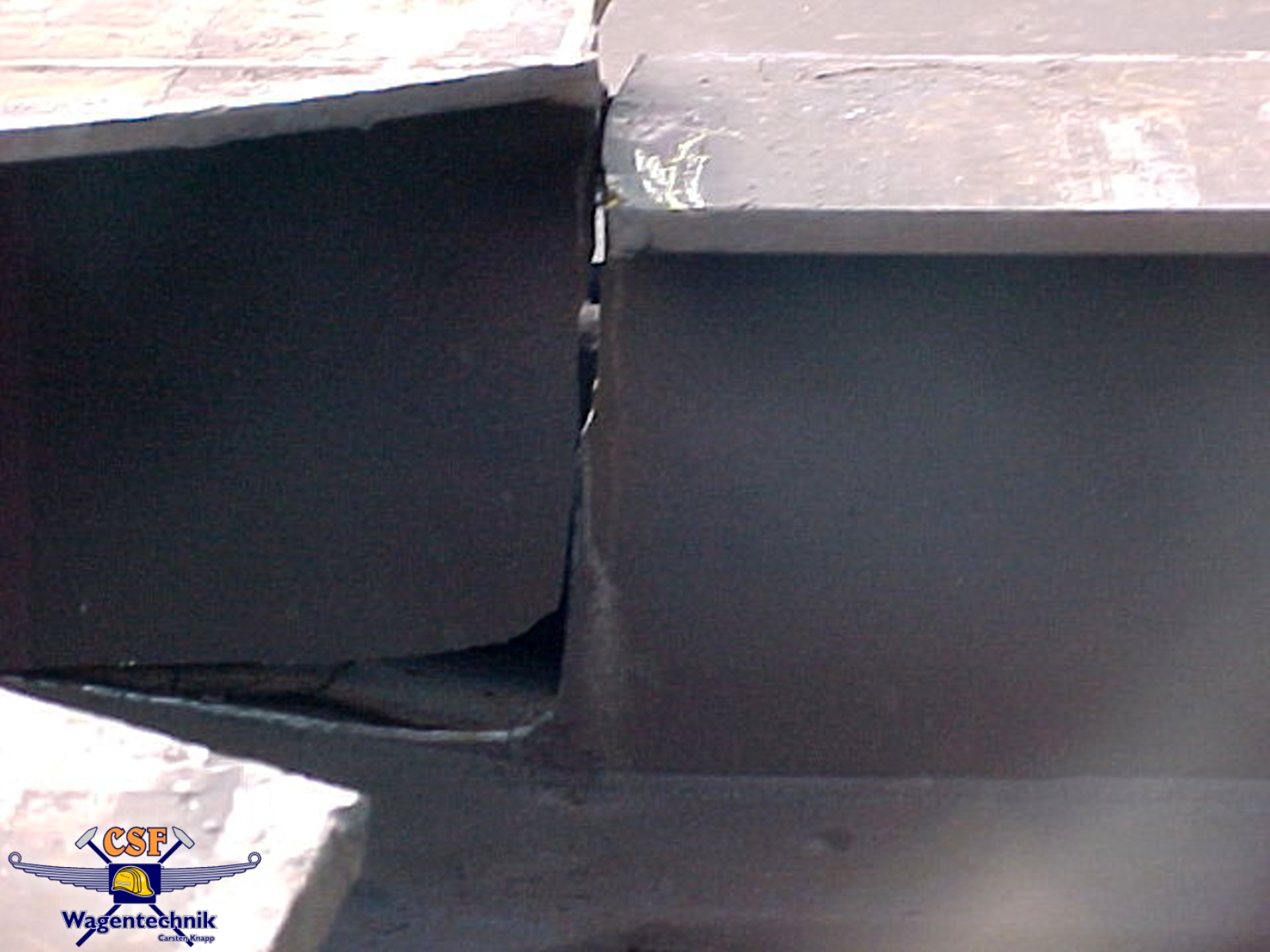

Bruch des Längsträgers
eines Güterwagens durch Materialermüdung. |
|
 |
 |
|

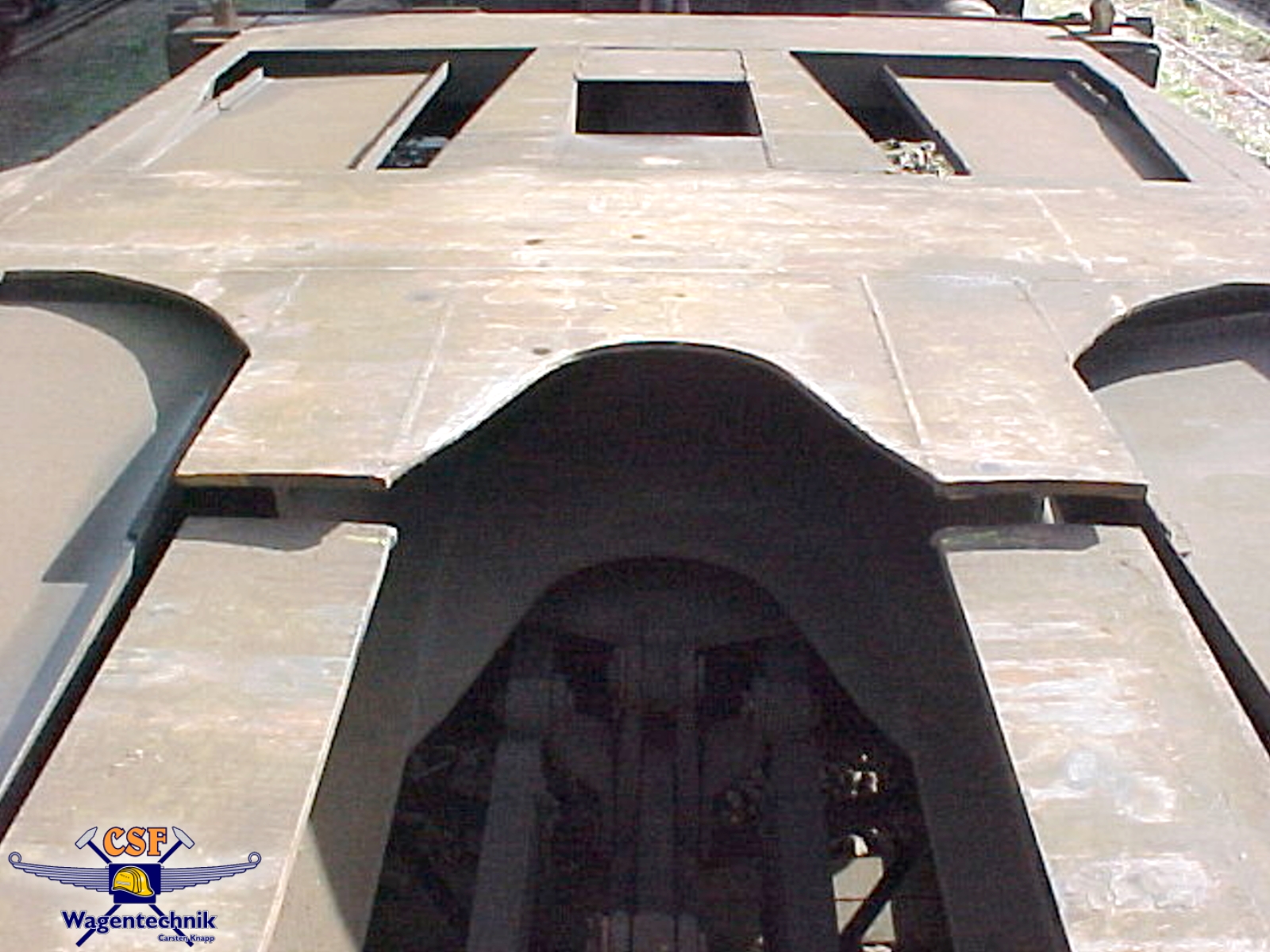

| Bruch der Tragplatte
eines Güterwagens. |

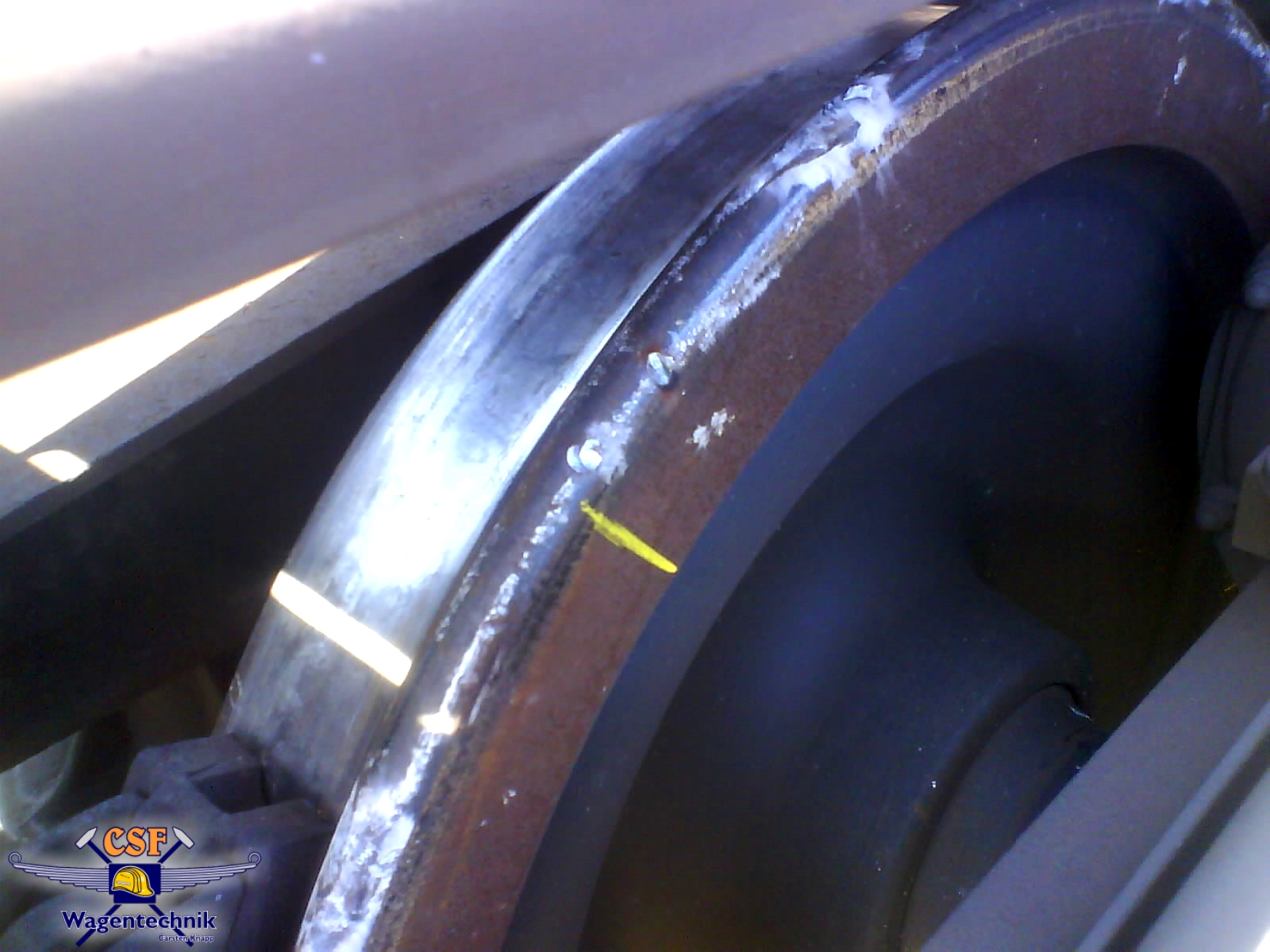

Kerben auf dem Spurkranz nach einer Entgleisung. | |
 |
 |
|
| Abriss des Gelenkes vom
Wiegeventil. Dies ist für die Kraft der Bremswirkung zuständig. |

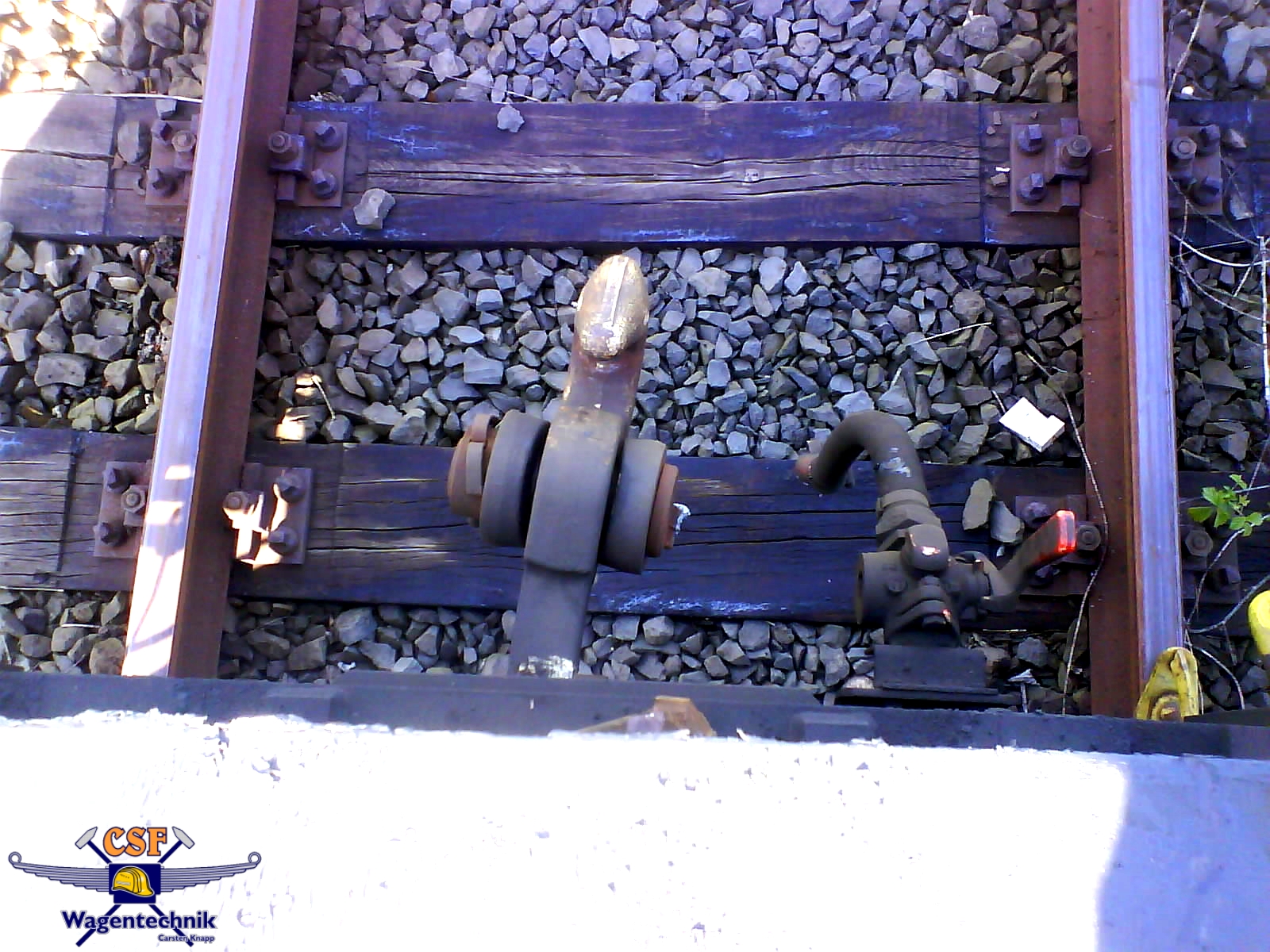

Zughaken nach Entgleisung verbogen. | |
 |
Mehr Fotos |
|

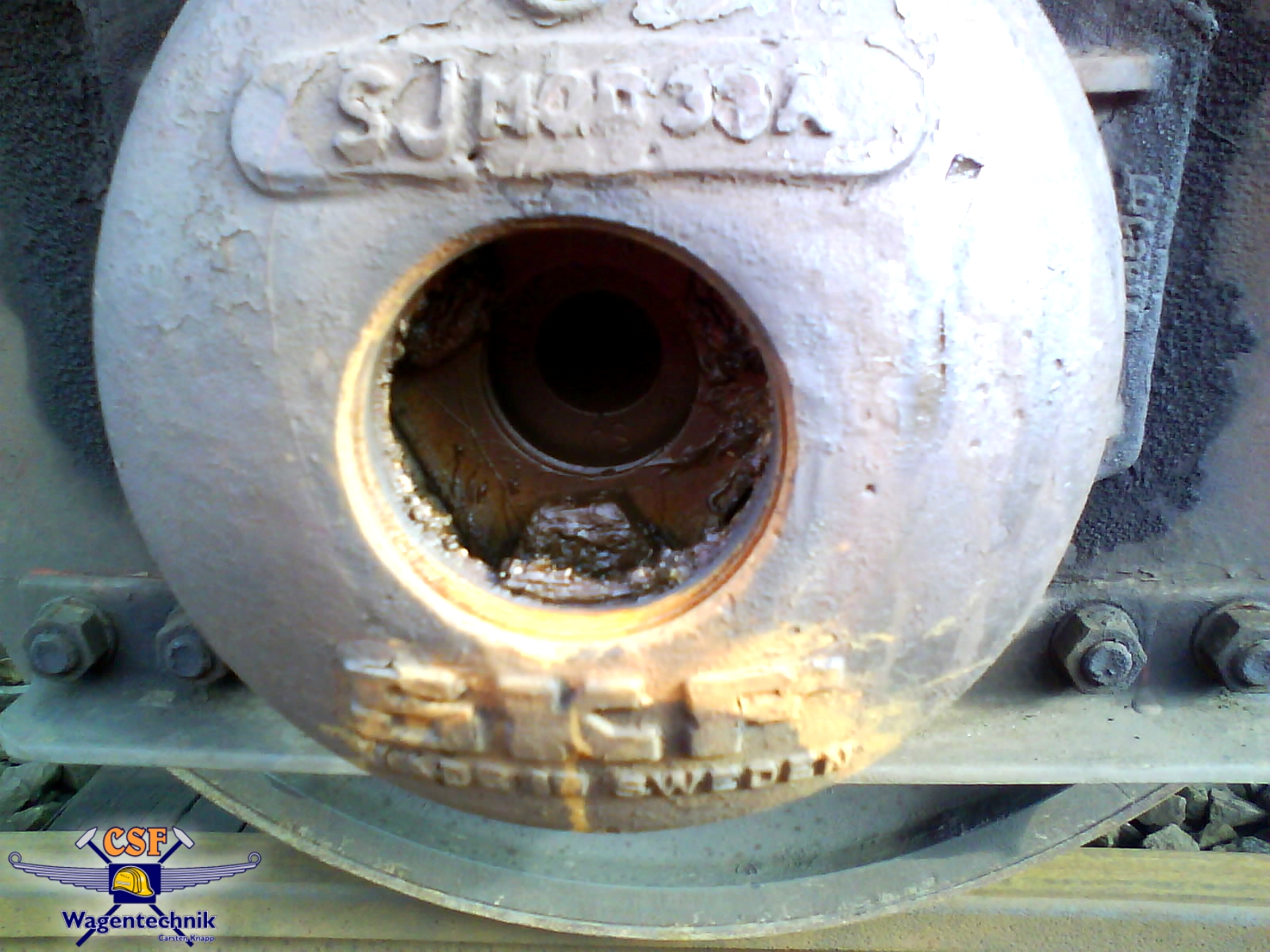

| Radsatzlagerdeckel fehlt,
Schmierung geht verloren. Eine Weiterfahrt ist nicht mehr möglich. |
